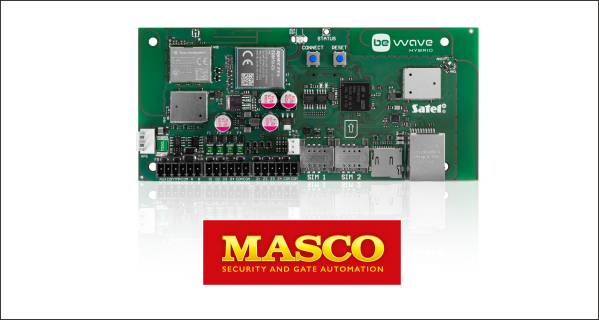

Satel Hybrid 128 / Hybrid 128 Plus központok

Felhasználói fiók Hírlevél feliratkozás

Satel Hybrid 128 / Hybrid 128 Plus központok

Egy központ, többféle telepítési lehetőség

Forgalmazó: MASCO Kft
Gyártó: Satel sp. Z.o.o.

Egy riasztórendszer tervezésénél ritkán áll elő az ideális helyzet, amikor minden érzékelőhöz rendelkezésre áll a megfelelő kábelezés, minden eszköz egyetlen technológiával megoldható, és később sem kell a rendszert bővíteni.

Új építésnél célszerű kihasználni a vezetékes rendszer előnyeit, egy kész vagy felújított épületben viszont sokszor éppen a kábelezés jelenti a legnagyobb problémát. Egy később kialakított garázs, melléképület vagy új iroda pedig olyan pontokat hozhat létre, amelyek az eredeti rendszer tervezésekor még nem is léteztek.

A SATEL HYBRID 128 és HYBRID 128 Plus egyik legfontosabb előnye, hogy ezekre a helyzetekre nem különálló rendszerekkel válaszol. Egyetlen központban képesek kezelni a hagyományos vezetékes zónákat, a SATEL BUS RS-485 buszeszközeit, az ABAX 2 vezeték nélküli eszközöket és a virtuális IP-eszközöket. A rendszerben összesen legfeljebb 128 vezetékes, vezeték nélküli és virtuális IP-eszköz használható.

Nem kell már a tervezéskor eldönteni: vezetékes vagy rádiós
Egy új családi ház építésénél például a földszinti nyílászárók, mozgásérzékelők és technikai érzékelők vezetékezése gond nélkül elkészíthető. Néhány év múlva azonban épül egy kerti tároló, egy garázs vagy egy különálló műhely. Ezek miatt már nem feltétlenül célszerű új kábelnyomvonalakat kiépíteni a kész burkolatokon és kertépítésen keresztül.

A HYBRID 128 és HYBRID 128 Plus esetében az eredeti vezetékes rendszer változatlanul használható, az új területekre pedig ABAX 2 rádiós eszközök telepíthetők.

Fordítva ugyanez érvényes egy meglévő épület korszerűsítésénél. Ha bizonyos helyeken már rendelkezésre állnak megfelelő kábelek, nincs műszaki indok arra, hogy az ott lévő vezetékes érzékelőket csak az egységes rádiós rendszer kedvéért lecseréljük. A nehezen kábelezhető pontok vezeték nélkül, a többi hagyományos módon csatlakozhat.

A telepítő szempontjából ez azért fontos, mert nem a központ technológiája határozza meg a kialakítást. Minden egyes épületrésznél az alkalmazható, ami ott műszakilag és gazdaságilag célszerűbb.

A meglévő kábelezés sem válik feleslegessé
Mindkét központ alaplapján négy vezetékes zóna és négy vezetékes kimenet található, amelyek bővítőmodulokkal tovább növelhetők. A zónák EOL, 2EOL és 3EOL kialakítással is használhatók.

Ez felújításoknál különösen hasznos.
Egy tíz-tizenöt éves családi házban például maga a régi központ már cserére szorulhat, miközben a falban futó kábelek és számos érzékelő továbbra is használható állapotban van. Ilyenkor nem feltétlenül kell mindent elölről kezdeni. A meglévő vezetékes rendszer egy része megtartható, miközben a korszerűsítés során új rádiós, BUS- vagy IP-alapú funkciókkal egészíthető ki. Hasonló helyzet fordulhat elő üzlethelyiségekben vagy irodákban is, ahol egy átalakítás során csak az épület egy része változik meg. A régi szárny vezetékei megmaradhatnak, az új válaszfalak mögé kerülő vagy utólag kialakított területeken pedig más csatlakozási mód választható.

SATEL BUS: amikor sok eszközt kell kulturáltan elhelyezni
A HYBRID 128 és HYBRID 128 Plus SATEL BUS RS-485 kommunikációs buszára legfeljebb 32 fizikai buszeszköz csatlakoztatható. Ezek között kezelők, kártyaolvasók, BUS-érzékelők és különböző bővítőegységek is lehetnek. Egy kétszintes irodánál például nem feltétlenül célszerű valamennyi kezelő, bővítő és vezérlőpont kábelezését közvetlenül a központig visszavezetni. A BUS segítségével a rendszer fizikai kialakítása jobban követheti az épület struktúráját.

Ugyanez nagyobb családi házaknál is előny lehet. A bejárathoz kerülhet érintőképernyős kezelő, a garázs vagy egy másik bejárat mellé további kezelő vagy MIFARE® kártyaolvasó, miközben a rendszer továbbra is egy központként működik.

ABAX 2 ott, ahol a kábel már túl drága lenne
A vezeték nélküli ABAX 2 technológia nem kizárólag teljesen rádiós rendszerek kialakítására használható. Egy hibrid központban sokszor éppen néhány problémás pont rádiós megoldása adja a legnagyobb előnyt.

Tipikus példa egy elkészült családi ház, ahol utólag derül ki, hogy a teraszajtóra is szükség lenne nyitásérzékelőre, vagy a tulajdonos egy kültéri melléképületet is szeretne bevonni a védelembe. Néhány érzékelő miatt falat vésni vagy új kábelcsatornát építeni aránytalanul költséges lehet.
Másik gyakori helyzet egy üzlet átrendezése. A pénztár, egy válaszfal vagy egy értékesebb termékeket tartalmazó terület helye megváltozik. Rádiós eszközzel a rendszer az új elrendezéshez lényegesen kisebb építészeti beavatkozással igazítható.

Az ABAX 2 kétirányú, AES-titkosított rádiós kommunikációt használ. A telepítő számára azonban legalább ennyire fontos, hogy a rádiós eszközök ugyanabban a BE WAVE rendszerben működnek, mint a vezetékes és BUS-os rendszerpontok.

IP-eszközök: amikor a riasztó más rendszerekkel is kommunikál
Mindkét központ virtuális IP-bemeneteket és -kimeneteket is kezel. Ezek HTTP-kommunikáció segítségével képesek eseményeket fogadni, illetve más hálózati rendszer felé eseményeket továbbítani.
Egy külső IP-alapú eszköz vagy alkalmazás például megfelelő HTTP-üzenettel eseményt adhat át a riasztóközpontnak. Fordított irányban pedig valamely riasztórendszeri esemény indíthat kommunikációt egy másik IP-alapú rendszer felé.

A telepítőnek így nem feltétlenül kell minden együttműködést hagyományos relékimenetek és fizikai bemenetek segítségével kialakítania. Ahol erre a kapcsolódó rendszer lehetőséget biztosít, az integráció hálózati szinten is létrejöhet.

Mit ad ehhez a HYBRID 128 Plus?
A HYBRID 128 már önmagában rendelkezik Ethernet- és 2,4/5 GHz-es Wi-Fi-kommunikációval. A HYBRID 128 Plus ehhez beépített 2G/4G mobilkommunikátort és két SIM-kártyahelyet ad.
Ez nem a rendszer alapvető hibrid működését változtatja meg, hanem a kommunikációs lehetőségeit bővíti jelentősen.

Vegyünk például egy kisebb telephelyet, ahol rendelkezésre áll internetkapcsolat, de a riasztórendszer kommunikációját nem szeretnénk kizárólag erre alapozni. A Plus változatban ehhez nem szükséges külön mobilkommunikációs modult beépíteni: a mobilhálózati kapcsolat eleve a központ része.
Hasonló előnyt jelenthet nyaralónál, raktárnál, üzletnél vagy olyan telephelynél, ahol egyszerű informatikai infrastruktúra mellett is szükség van mobilhálózati kommunikációra.

A két SIM-kártya használatának lehetősége további rugalmasságot adhat a kommunikáció kialakításához, miközben SMS- és CLIP-értesítési funkciók is rendelkezésre állnak.
A választás tehát egyszerűen megfogalmazható: ahol az Ethernet és Wi-Fi elegendő, a HYBRID 128 biztosítja a teljes hibrid rendszerarchitektúrát. Ahol beépített mobilkommunikációra is szükség van, ott a HYBRID 128 Plus adja ugyanezt a rendszerfelépítést kibővített kommunikációs lehetőségekkel. Nem csak riaszt: a rutinok a mindennapi használatot is követhetik Mindkét rendszer legfeljebb 100 jelenetet és rutint, valamint 50 időzített ütemezést kezel. Ezek segítségével a biztonságtechnikai eseményekhez épületautomatizálási műveletek is kapcsolhatók.

Egy családi háznál például létrehozható egy „Elmentünk otthonról” rutin. A megfelelő rendszer kialakítása esetén az élesítéssel együtt lekapcsolhatók meghatározott világítási körök, csökkenthető a fűtés, vezérelhetők a redőnyök vagy más automatizálási műveletek indíthatók.

Egy irodánál más logika lehet célszerű. Munkaidő után bizonyos területek védett állapotba kerülhetnek, miközben a késő estig dolgozó részleg továbbra is használható marad.

A rendszer a teljes élesítés mellett legfeljebb kilenc konfigurálható részleges élesítési módot támogat. Ez többfunkciós épületeknél különösen hasznos: más védelem szükséges éjszaka, más hétvégén, és ismét más akkor, amikor csak az épület egyik része marad használatban.

Egy riasztás mellé kép is kerülhet
Az események vizuális ellenőrzése szintén része lehet a rendszernek. A központ képeket fogadhat Motion Detector Cam érzékelőktől, valamint pillanatképet kérhet kompatibilis, ONVIF protokollt támogató IP-kameráktól.

Ennek gyakorlati jelentősége egy raktárnál könnyen látható. Egy éjszakai mozgásjelzés önmagában csak azt közli, hogy valamelyik zóna működésbe lépett. Ha az eseményhez kép is társul, lényegesen több információ áll rendelkezésre annak megítéléséhez, hogy valódi behatolás vagy más esemény történt-e. A képek memóriakártyára menthetők, megjeleníthetők a BE WAVE alkalmazásban és a BE WAVE Softban, illetve továbbíthatók távfelügyeletre vagy e-mailben.

Egy rendszer, amely együtt tud változni az épülettel
A HYBRID 128 és HYBRID 128 Plus értékét ezért nem önmagában a 128 eszközös maximális kapacitás adja.
Telepítői szempontból sokkal fontosabb, hogy ugyanazon rendszer kialakításakor nem kell egyetlen átviteli technológiához ragaszkodni. Amihez van megfelelő kábel, maradhat vezetékes. Ahol célszerűbb, használható SATEL BUS. A nehezen elérhető vagy utólag kialakított pontokon rendelkezésre áll az ABAX 2, az IP-integrációhoz pedig virtuális IP-eszközök használhatók.

A HYBRID 128 mindezt Ethernet- és Wi-Fi-kommunikációval biztosítja, míg a HYBRID 128 Plus ugyanezt a rendszerarchitektúrát beépített 2G/4G mobilkommunikációval és két SIM-kártyahely lehetőségével egészíti ki.

Egy rendszer tehát elindulhat viszonylag egyszerű családi házas konfigurációként, majd később további helyiségekkel, rádiós érzékelőkkel, automatizálási funkciókkal, kamerás ellenőrzéssel vagy új épületrésszel bővülhet anélkül, hogy a teljes koncepciót újra kellene építeni.

A HYBRID 128 termékcsalád legfontosabb tulajdonsága éppen ez a szabadság: nem az épületet kell a riasztórendszer technológiájához igazítani, hanem a rendszer alakítható az épülethez, a meglévő infrastruktúrához és a későbbi igényekhez.
